凱基特?zé)o線地址碼綜保儀
- 產品系列：凱基特?zé)o線地址碼綜保儀
- 負載電流：AC 220V
- 通訊信號：RS485
- 復位方式：自動
- 電器壽命：＞10萬次
- 防護等級：IP65/IP67
| 名稱 | 無線地址碼綜保儀 | |
| 協議標準 | MODBUS RTU/TCP | |
| 系統 | Android5.1/7.1 | |
| 運行內存 | 2GB | |
| EMMC | 8GB | |
| 顯示 | 尺寸 | 10.1寸（16：10） |
| 亮度 | 400cd/m2 | |
| 分辨率 | 1280*800 | |
| 觸摸形式 | 電容式（10點） | |
| 接口 | LVDS | |
| 視角 | 全視角（IPS） | |
| 管 理 | ||||
| 通電啟動 | 支持（軟硬啟動均支持）； | |||
| 復位 | 硬件 | 支持 | ||
| 軟件 | 支持 | |||
| 功 能 | ||||
| 業務功能 | 數據采集 | 皮帶保護裝置的開關實時狀態反饋報警及歷史記錄 | ||
| 皮帶保護裝置的ID(地址)號 | ||||
| 皮帶保護裝置的在線狀態異常反饋報警及歷史記錄 | ||||
| 皮帶保護裝置電池狀態反饋報警及歷史記錄 | ||||
| 系統無線設備（無線中繼、無線網關）在線狀態異常反饋 | ||||
| 系統無線設備（無線中繼、無線網關）供電方式及電池狀態異常反饋 | ||||
| 對外連接 | 提供RS485串口與網關建立連接（Modbus RTU） | |||
| 提供RJ45網口給業主服務器建立練級（Modbus TCP) | ||||
| 提供USB接口用于讀寫數據 | ||||
| 交互方式 | APP | 提供軟件交互界面給業主用于查詢與配置 | ||
| 運維功能 | 用戶權限管理 （三級） | 普通人員 | 查看業務數據，手動解除報警，屏蔽皮帶保護裝置設置 | |
| 管理員 | 更改添加刪除皮帶號，配置綜保儀參數，刪除歷史記錄 | |||
| 運維工程師 | 修改底層代碼及回滾配置 | |||
| 遠程服務 | 獲得業主授權后，我方可通過外網登錄進行運維和升級綜保儀程序 | |||
| 安全性 | ||||
| 外網設置 | 飛行模式設定 | |||
| 內核 | ||||
| CPU | RK3288 四核 32 位 ARM Coretex-A17 內核架構 | |||
| GPU | Mali-T764 | |||
| 接 口 | |||
| 接插口 | 接插口數量 | 15 | |
| 接插口屬性 | 接插口描述 | ||
| 電源 | 1路DC12v輸入 | ||
| 串口 | 1 路 TTL 電平，2 路 RS232，1 路 RS485 接口 | ||
| USB | 1 路 Type-A_HOST 接口，1 路 Type-A_OTG 接口， 4 路內置擴展 USB2.0 | ||
| 網口 | 1 個標準 RJ45 接口， 10/100/1000M 自適應以太網 | ||
| 音頻接口 | 1 路，1 路內置 雙 8R/7W立體聲揚聲器 | ||
| SIM | 1路標準 SIM 卡接口 | ||
| TF 卡 | 1路TF 卡接口 | ||
| 4G 模塊接口（選配） | 支持 Mini-PCIE 4G 模塊，全網通 | ||
| 供 電 | |||
| 供電方式 | 現場電源 | DC 12V電源 | |
| 工作環境及特征 | |||
| 工作溫度 | -20～65℃ | ||
| 儲存溫度 | -25～70℃ | ||
| 濕度（非凝結） | ≤90％（非凝結） | ||
| 尺寸 | L*W*H(mm) | 259*178*46.5mm | |
顯示界面為左右橫向布局，左側為菜單欄，右側為對應菜單一級頁。
設備

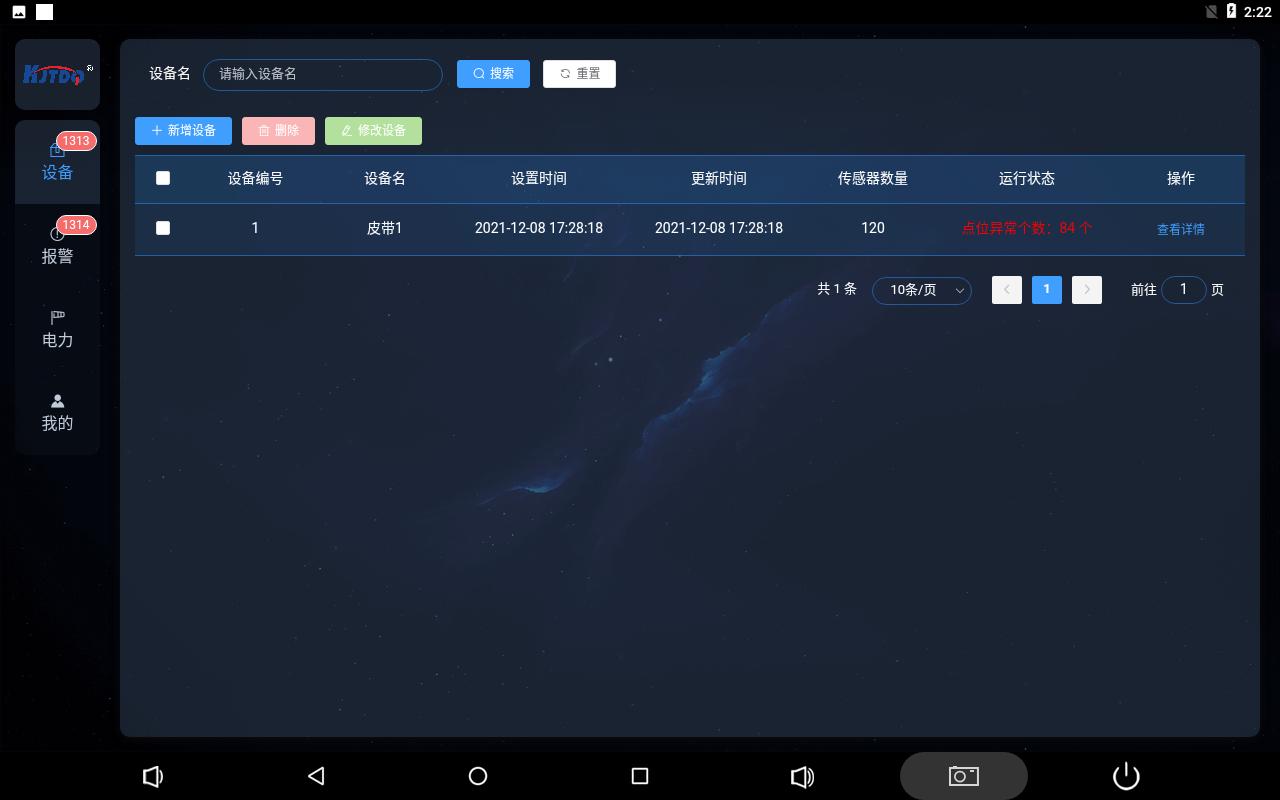

設備頁面可添加刪減配置查看皮帶數量名稱以及本皮帶上的保護裝置數量以及運行狀態
點擊查看詳情可進入本條皮帶的詳情頁。

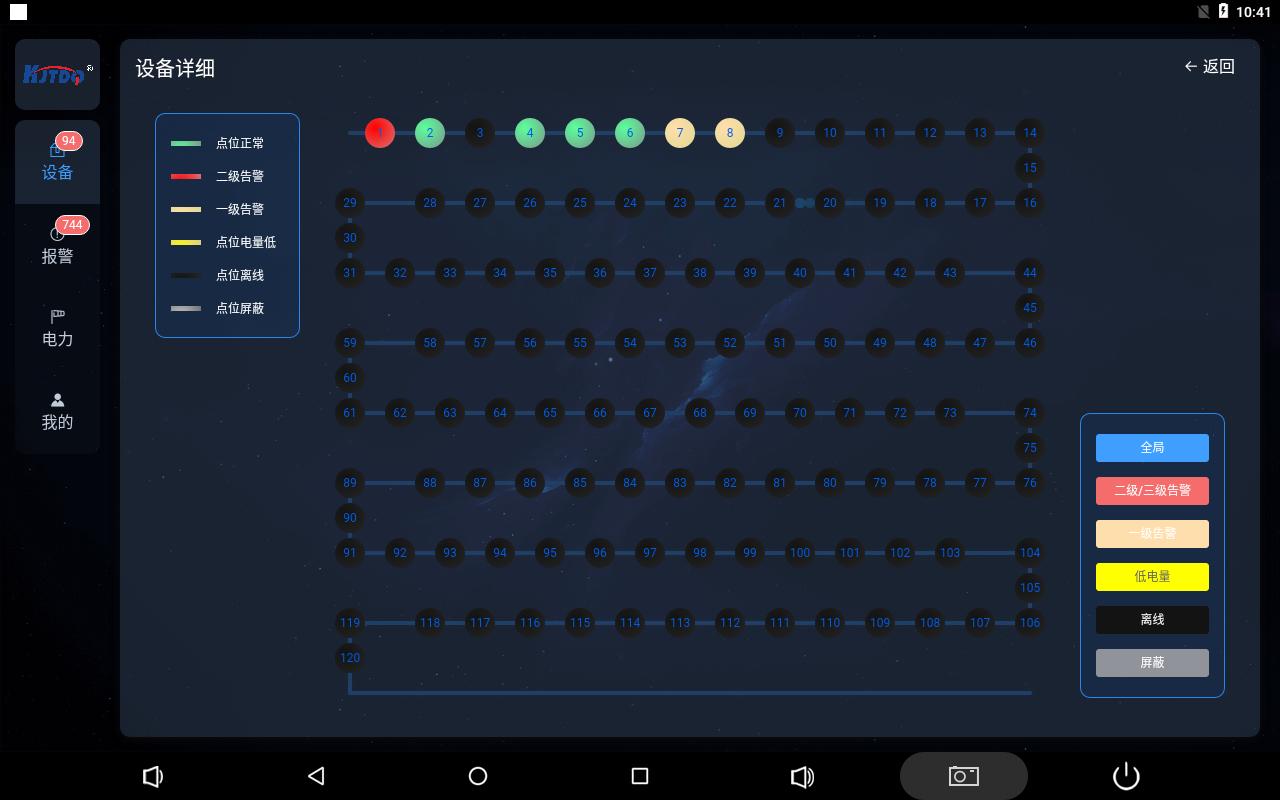

設備詳情頁實時顯示皮帶上保護裝置當前狀態鏈路圖，分為6種樣色顯示，分別代表保護裝置正常，保護裝置保護裝置二級告警，保護裝置一級告警，保護裝置電量低，保護裝置離線，保護裝置屏蔽六種狀態。
保護裝置處于多種狀態下時顯示狀態展示優先級為
保護裝置二級告警
保護裝置離線
其他5個按鈕，點擊對應按鈕，屏上對應狀態的所有圓圈閃爍顯示，閃爍顯示優先級同上。

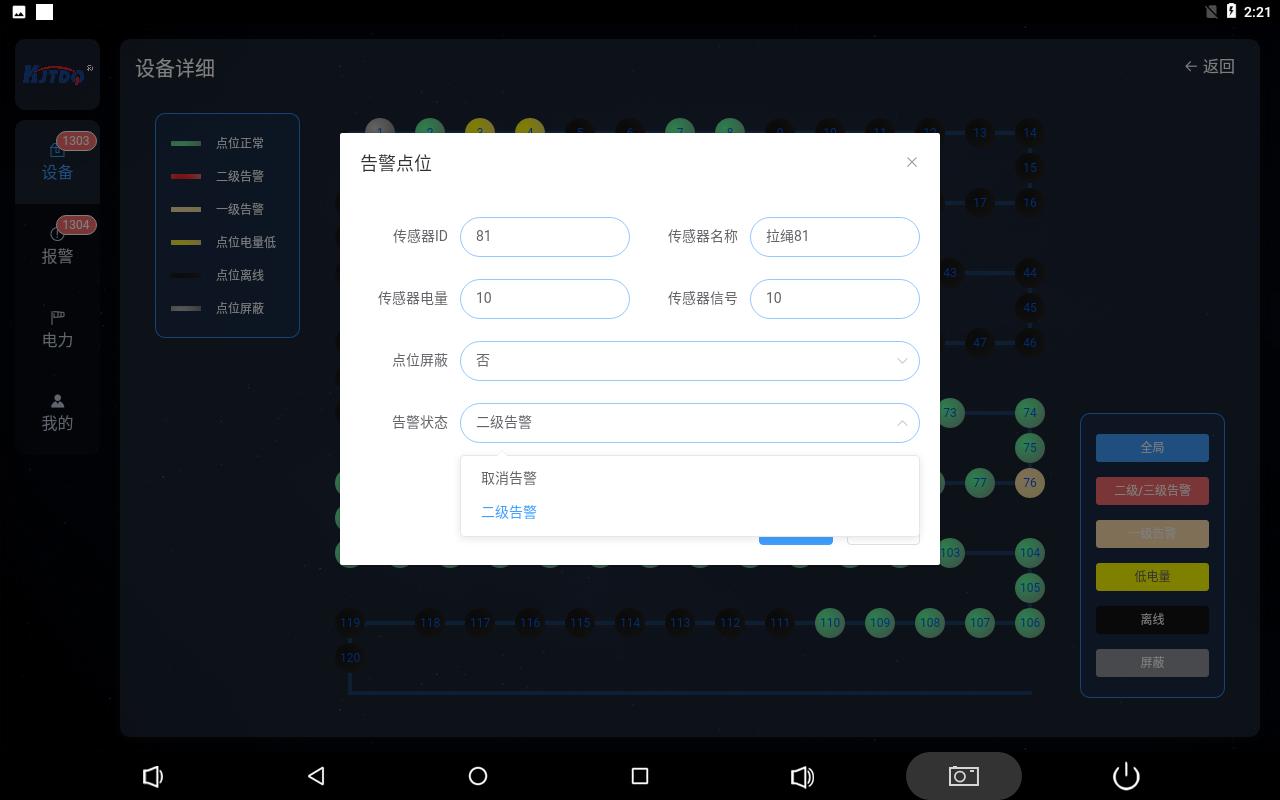

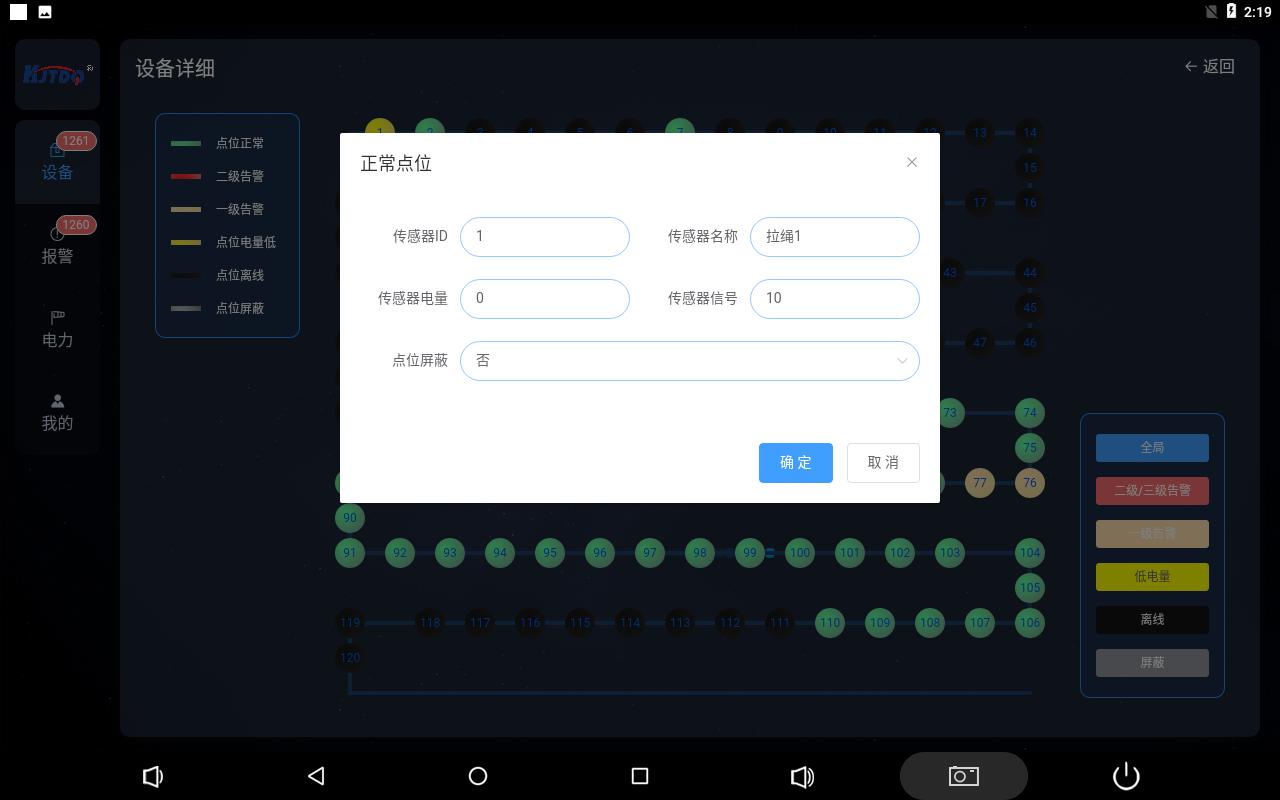

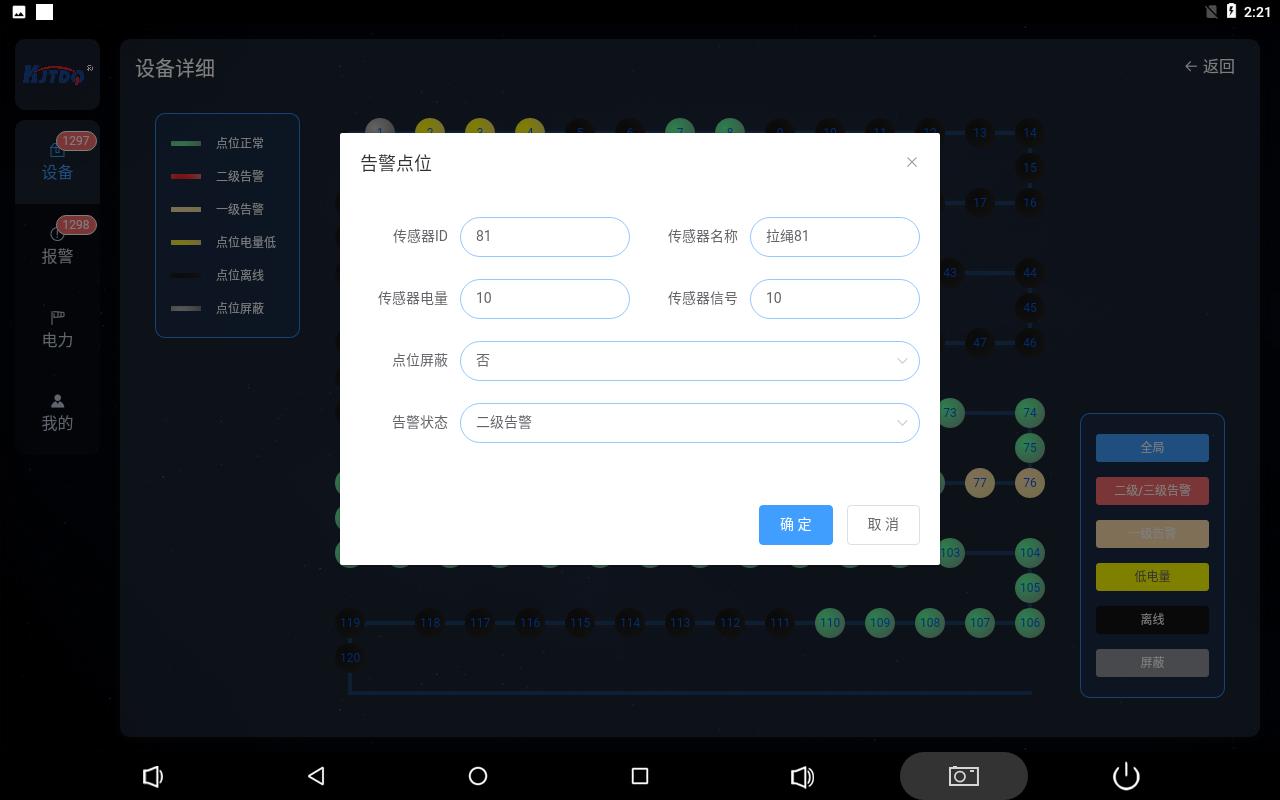

點擊圓圈彈出對應保護裝置的詳細信息，并且可以設置保護裝置的屏蔽狀態，手動解除二級告警狀態

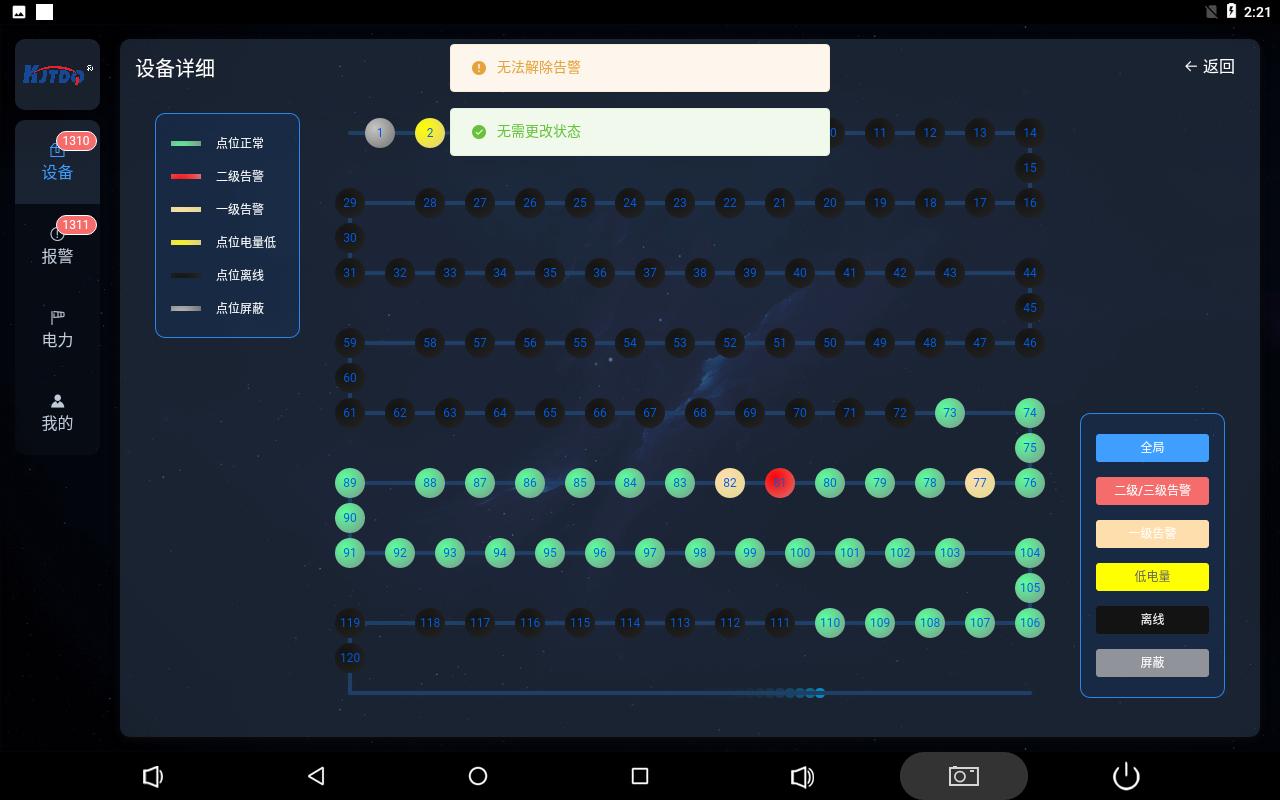

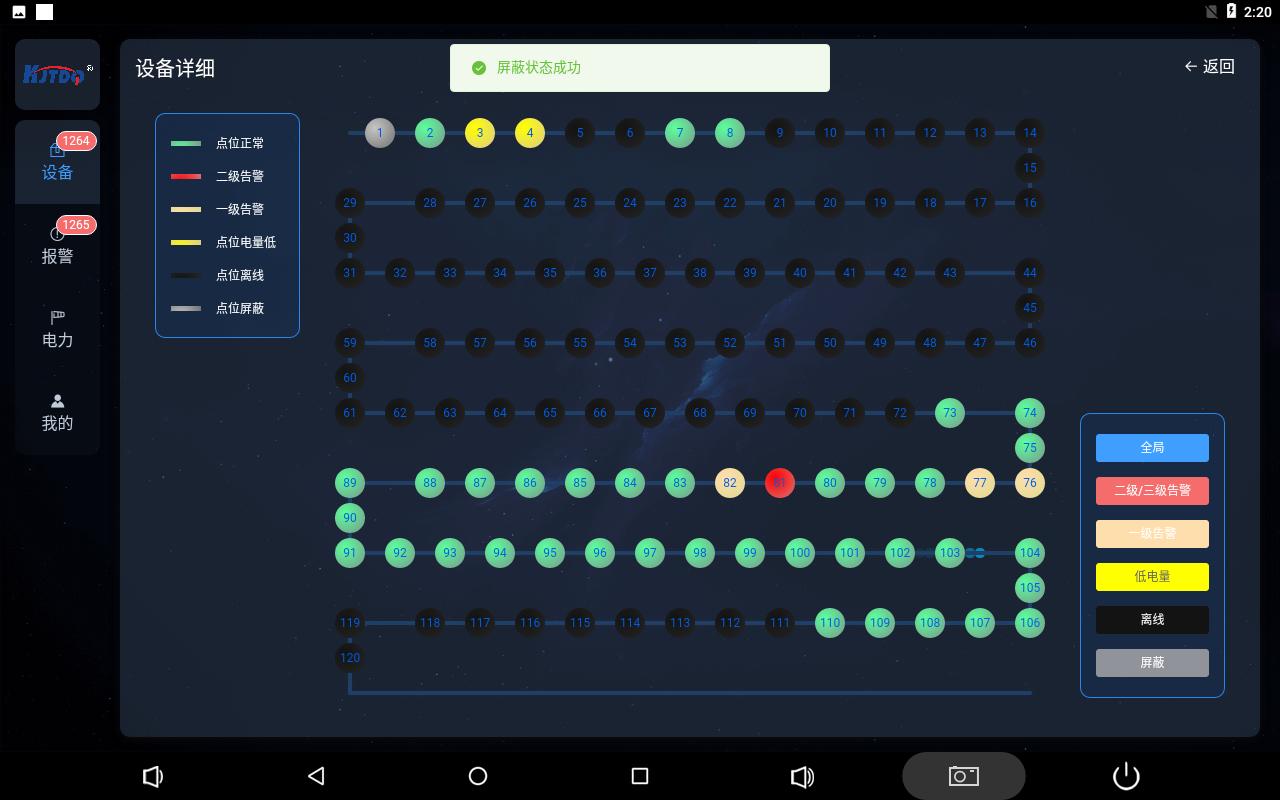

設置成功或者失敗頁面上方都有相應彈框彈出提示，設置成功后，鏈路圖上的圓圈會變?yōu)樵O(shè)置狀態。
報警

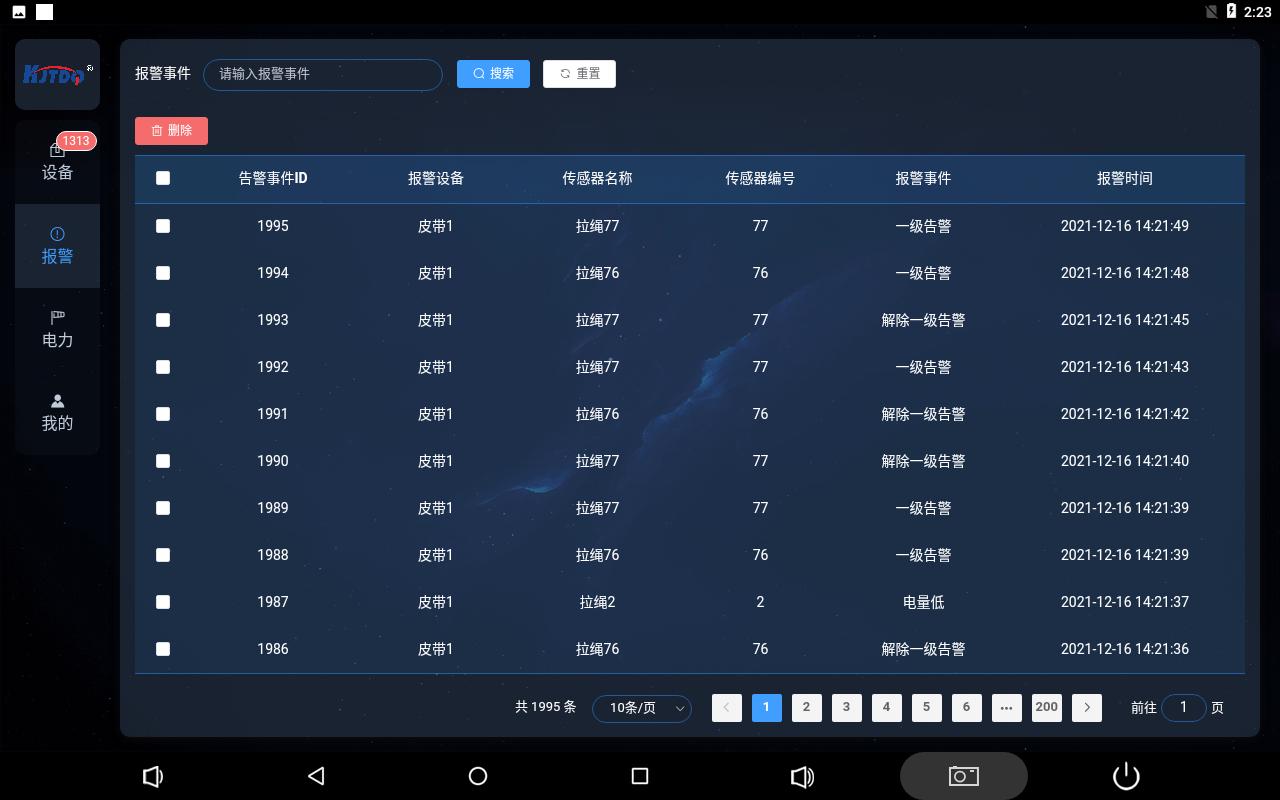

報警頁面實時刷新紀錄報警事件，記錄對應皮帶上的對應地址號的保護設備的報警信息和發生時間，報警記錄的信息為保護裝置上線、下線、電量低、一級、二級告警、一級、二級告警解除。
報警事件可以通過管理員權限進行刪除處理，普通人員無法進行此項操作。
電力頁面展示整套無線系統里無線中繼器和無線智能網關的在線監護，網關設計按照業主要求的供電方式給出設計，供電組成可在市電供電，電池供電，光伏供電3種方式下自由組合和自動切換。
圖上紅色方框內的綠色圓圈表示設備正常在線，異常時顯示黑色。
市電狀態下為電池型圖標，滿電綠色10級展示，電池供電時，會有電池電量的檢測。10級顯示，電量檢測展示間隔為1級，即0，1，2，3，4，5，6，7，8，9，10反饋。
我的

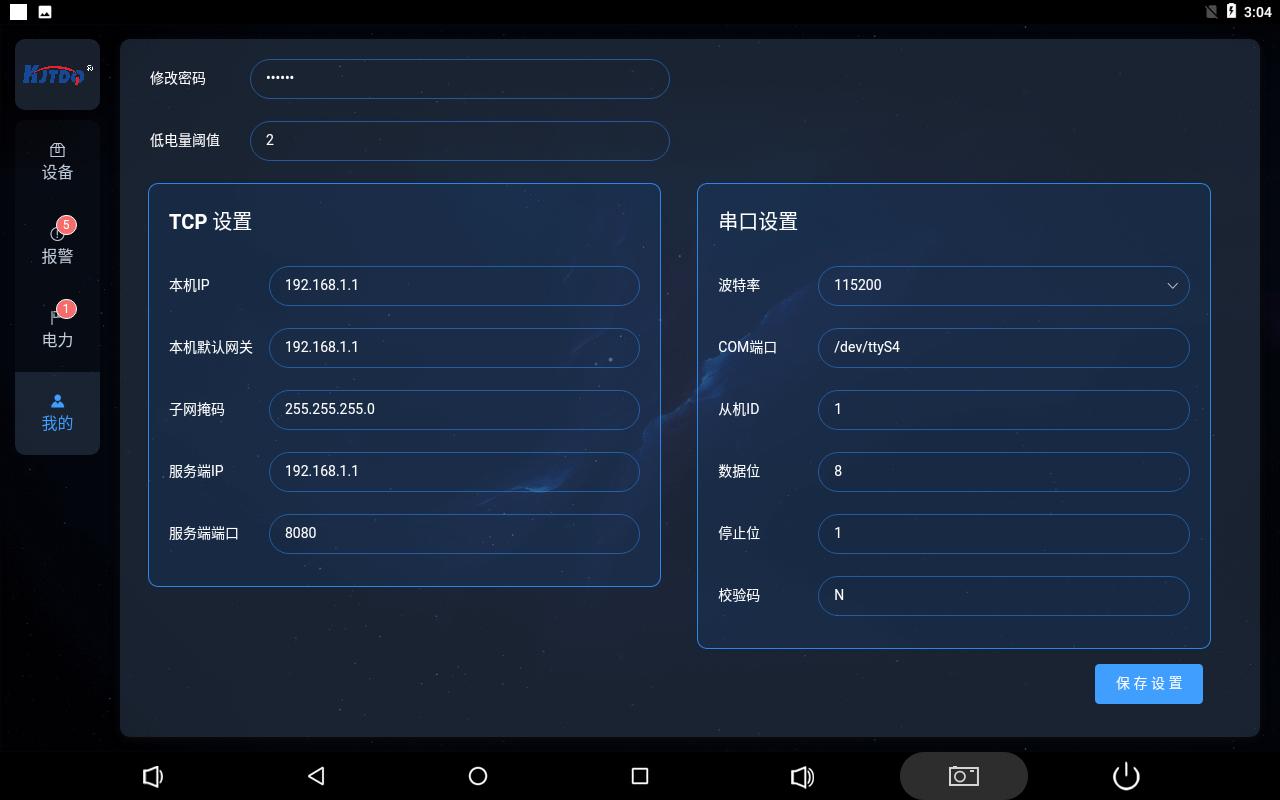

我的頁面為綜保儀設置頁面，需要管理員權限進行進入配置管理員密碼和本機參數。

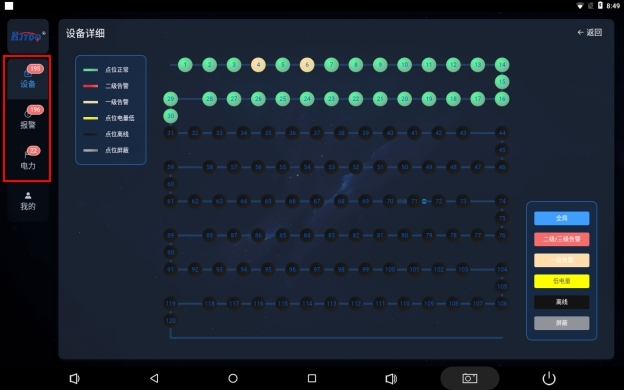

任意頁面發生狀態更改或報警時，菜單頁面選項都會增加角標推送功能和未查看期間事件數量的遞增，點擊操作后自動消失。
1. 串口
UART2（TTL 電平）；UART3、UART4 這 2 路均經過 RS232 電平轉換，做過防靜電處 理。另外UART4是RS485接口（自動流控），RS232 串口通過 DB9 公頭的方式引出,485為 4pin鳳凰端子。
2. USB
3. 網口
LAN 接口是百兆自適應以太網接口，通過 RJ45 引出。如果要使用安卓的以太網功能，用 戶需要將網線插入 LAN 接口，然后通過設置打開以太網功能。默認的以太網是 DHCP方式分配 IP，如果要手動配置 IP 地址，可以在高級設置中配置。
設備安裝
上電前優先安裝天線，取出穩壓電源盒連接 PWR，通訊網線穿過配套的網線防水頭連接 ETH,按下 ON/OFF
電源按鈕，STA 快速閃爍后平緩閃爍，及為正常運行；
智能網關與無線發射器配對安裝，出廠前已默認完成配對程序，設備 ID 貼于產品表面，按照對應點表安裝；
智能網關與上位機通過網線相連進行數據傳輸，傳輸協議為 MODBUS TCP。
1. 串口
UART2（TTL 電平）；UART3、UART4 這 2 路均經過 RS232 電平轉換，做過防靜電處 理。另外UART4是RS485接口（自動流控），RS232 串口通過 DB9 公頭的方式引出,485為 4pin鳳凰端子。
2. USB
3. 網口
LAN 接口是百兆自適應以太網接口，通過 RJ45 引出。如果要使用安卓的以太網功能，用 戶需要將網線插入 LAN 接口，然后通過設置打開以太網功能。默認的以太網是 DHCP方式分配 IP，如果要手動配置 IP 地址，可以在高級設置中配置。
設備安裝
上電前優先安裝天線，取出穩壓電源盒連接 PWR，通訊網線穿過配套的網線防水頭連接 ETH,按下 ON/OFF
電源按鈕，STA 快速閃爍后平緩閃爍，及為正常運行；
智能網關與無線發射器配對安裝，出廠前已默認完成配對程序，設備 ID 貼于產品表面，按照對應點表安裝；
智能網關與上位機通過網線相連進行數據傳輸，傳輸協議為 MODBUS TCP。
